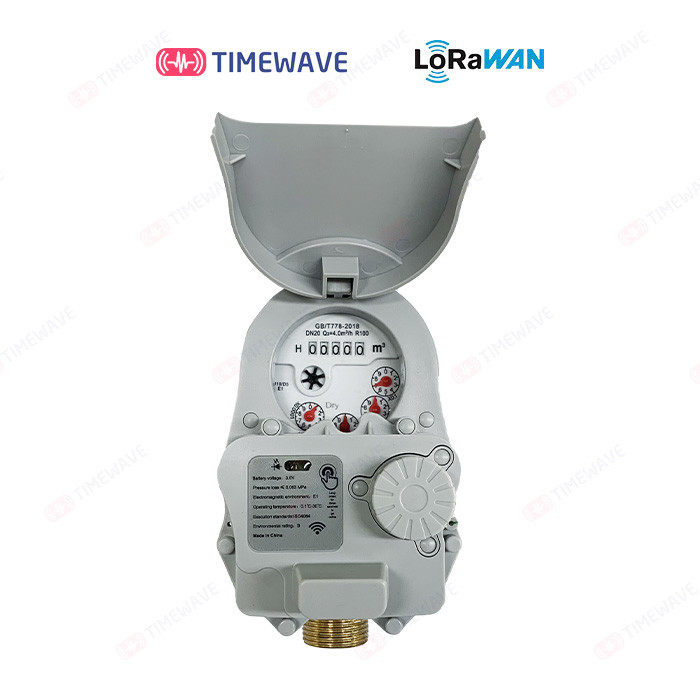

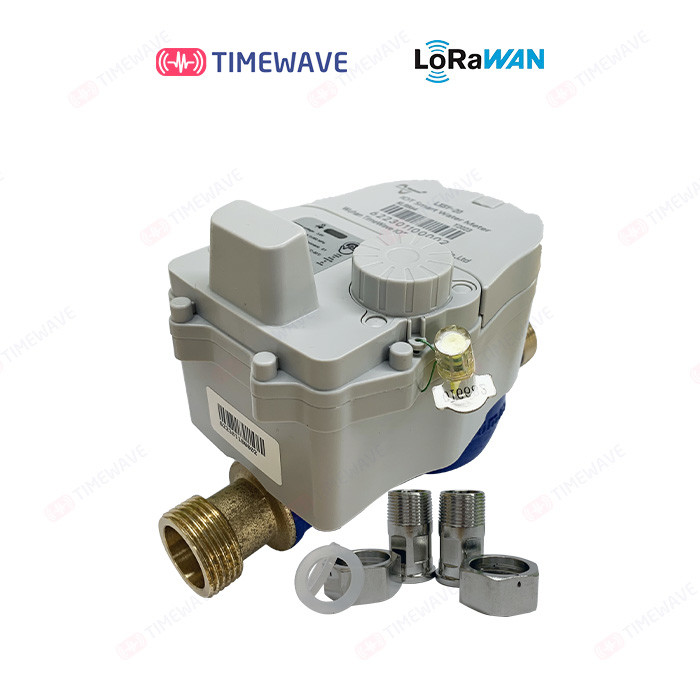

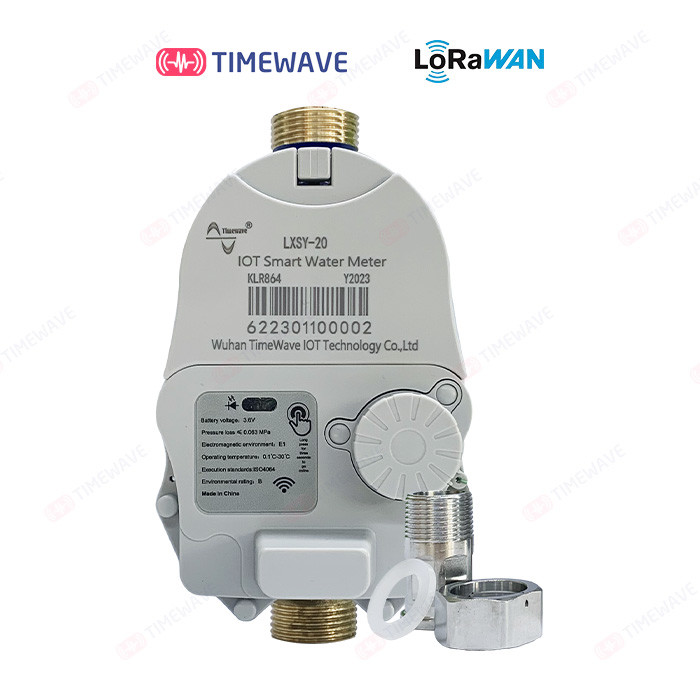

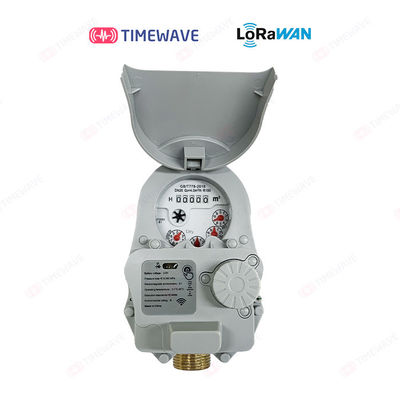

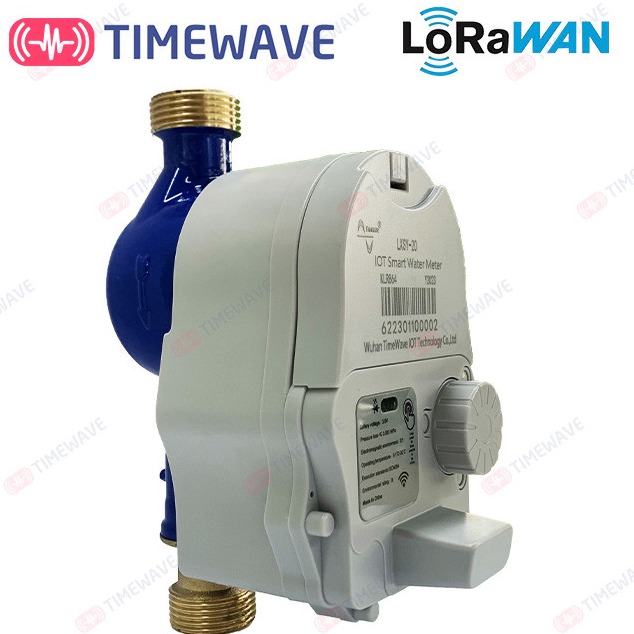

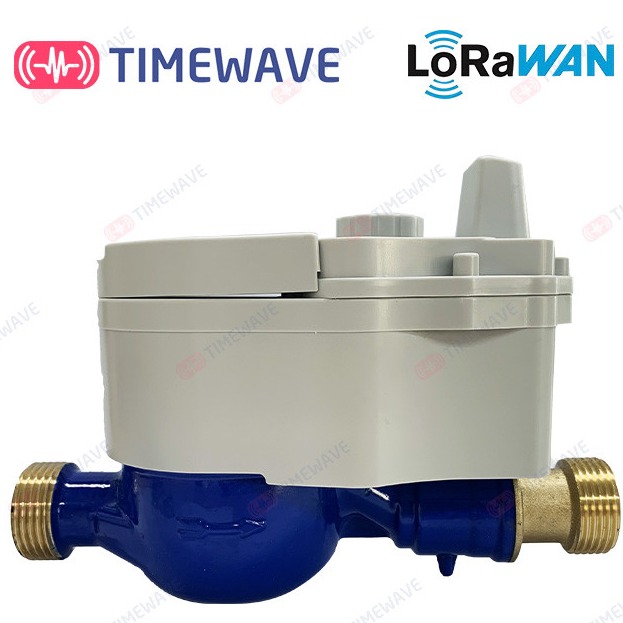

LoRaWAN drahtloses Fern-Wifi ermöglichte Wasserzähler für Wasser-Verbrauchs-Management

Großes Kaliber LoRaWAN intelligentes drahtloses Fern-Wifi ermöglichte Wasserzähler für Wasser-Verbrauchs-Management

• Produktübersicht

Wasserzähler LoRaWAN IoT wird aus niedrigem Meter des Wasserzählers, elektrisches Kugelventil (Ventilsteuerung), magnetoresistenter Sensor, MCU verfasst,
drahtloses Kommunikationsmodul, Steuerstromkreis und andere Komponenten. Mechanischer und elektrischer Trennungsstrukturentwurf. Lithiumsubventions-Batteriesatz der hohen Kapazität wird für Stromversorgung benutzt. Er stellt langfristige stabile Energiegarantie für Datenerfassung, Ventilsteuerung und drahtlose Datenübertragung zur Verfügung. Wird drahtloses Kommunikationsmodul LoRaWAN angenommen. Durch die Kommunikationstechnologie des verbreiteten Spektrums werden die Benutzerwasserdaten aktiv (einmal täglich standardmäßig) zum LoRa WAN-Zugang geladen. Der Zugang lädt zum Systemdaten-Service-Center durch Netz oder Ethernet LTE 4G. Das System hat die Vorteile des langen Kommunikationsabstandes, der großen Kapazität, der schnellen andconvenient Installation, der langen Nutzungsdauer, des etc.

• Funktionen und Eigenschaften

1. aufgeteilte Struktur: Die Elektronikeinheit ist von der niedrigen Tabelle unabhängig.

• Spezifikationen u. technische Parameter

Flusseigenschaften	Willigen Sie mit Standard GB/T 778.1~3-2007 ein. Genauigkeits-Klasse: Klasse 2
Nominales Kaliber (Millimeter)	15	20	25
Überbelasten Sie Fluss Q4 (m3 /h)	3,1	5,0	7,8
Allgemein verwendeter Fluss Q3 (m3 /h)	2,5	4,0	6,3
Maximal zulässiger Fehler	hoher Bereich (Q2 ≤Q≤Q4) ist ± 2%, der niedrige Bereich (Q1≤Q



R=Q3/Q1	100 (trockene Art)		Ruhestrom	<10ua>
Streckenverhältnis	Q2/Q1=1.6 Q4/Q3=1.25		Kommunikationsstrom	Datenerfassung und Erzeugungsstrom <50ma> und Spitzenstrom <100ma>
Druckverlustniveau	△p≤0.063MPa
Maximal zulässiger Wasserdruck	≤1.2MPa		Betriebsumgebung	0~ +45℃ (kaltes Wasser), 0~95%RH 0~ +90℃ (Heißwasser), 0~95%RH
Temperaturgrad	Kalt: T30 heiß: T90
Kommunikationsmodus	LoRaWAN: CN470, RU864, IN865, EU868, US/AU915, KR920, AS923_ 1/2/3/4, kundenspezifische Kanäle		Oprating-Spannung	2,7 | 3,6 V



• Anzeigen-Beschreibung



Unter Normalbedingungen geht der Wasserzähler automatisch einmal täglich online (settable). Laden Sie die Wasserzählerdaten zur Systemplattform durch drahtlose Kommunikation. Gleichzeitig empfangen Sie und führen Sie die relevanten Anweisungen der Systemplattform durch (Parametereinstellung, Ventilsteuerung, etc.).





Notenschlüssel:
Wenn der Wasserzähler schlafend ist, berühren Sie den Schlüsselbereich mit Ihrem Finger. Die roten Statuslichtblitze einmal (im Infrarotschnittstellenbereich) und der Wasserzähler wird manuell und im Infrarotkommunikationszustand geweckt.
Wenn Sie den Schlüssel ununterbrochen (3 Sekunden) berühren, blitzt der rote Indikator zweimal ununterbrochen. Diesmal geht der Wasserzähler sofort (an die Plattform anschließen) online, lädt die gegenwärtigen Daten zur Systemplattform und empfängt die Anweisungen von der Plattform. Bei ladenden Daten vom Wasserzähler, blitzt der rote Indikator auch zu einigen nachfolgenden Malen.
Nachdem die Wasserzählerdaten geladen sind, trägt sie sofort den Schlafzustand ein (Leistungsaufnahmen-Modus der geringen Energie).



• Vorkehrungen

◆Wasserzähler sollten häufig überprüft werden, um Wasserzählerdurchsickernunfälle zu verhindern;

◆Im Winter ist es notwendig, den Wasserzähler am Einfrieren und am Bersten zu verhindern. Isolierungsmaße zum Wasserzähler erforderlichenfalls installieren;

◆Wenn das Haus nicht für eine lange Zeit besetzt wird, sollte das Ventil vor der Tabelle schließen, um Wasserdurchsickernunfälle zu verhindern;

◆Wasserzähler ist ein messendes Produkt und wird nicht zerstört werden. Zerstörender Wasserzähler ist ein rechtswidriges Verhalten.
