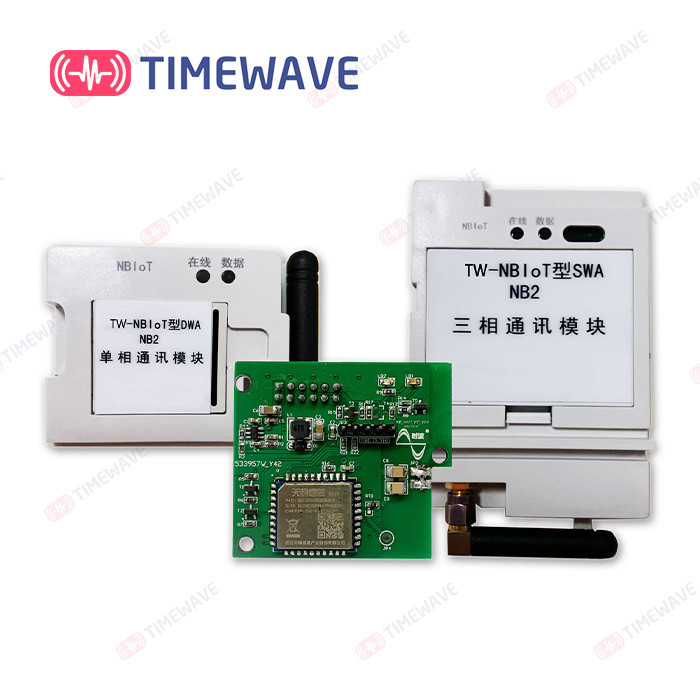

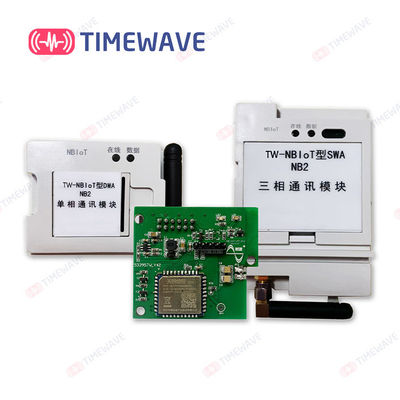

Industrielles NBIoT brachte Meßinfrastruktur-Kommunikations-Module voran

NBIoT-Kommunikations-Modul, zum der unabhängigen Installation des Energiemeters und der vereinheitlichten elektrischen Schnittstelle zu verwirklichen

• Produktübersicht

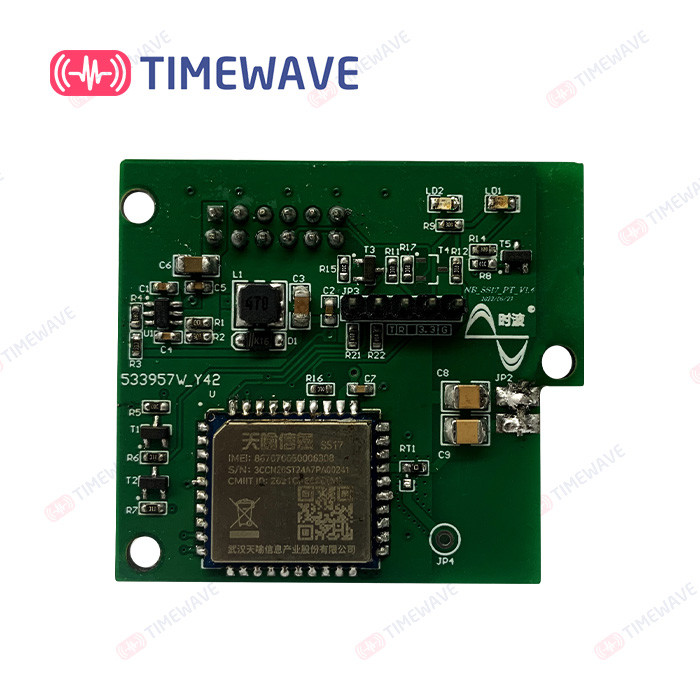

1. TW-NBIoT ist ein Kommunikationsmodul für die einzelnen und intelligenten Wattstundendreiphasigmeter, die auf der Randdatenverarbeitung basieren. Das elektrische            Schnittstelle wird vereinheitlicht, um die Sekundärentwicklung des Meters der elektrischen Energie zu vermeiden.

2. Wird intelligentes Kommunikationsmodul des Meters Notiz:-IoT mit leistungsstarkem, Niederleistungs-, Mehrbanddrahtlosem Modul der Kommunikation notiz:-IoT und Niederleistungs32-bit-Mikroprozessors eingebettet. Solange die Gebrauchsumwelt von intelligenten Strommetern innerhalb der Abdeckung des Notiz:-IoT Kommunikationsnetzes ist, kann sie sofortigen Zugang von Strommetern zur Managementplattform verwirklichen, auf die Lese-/Steueranweisungen empfangen und reagieren, die durch die Plattform herausgegeben werden. Gleichzeitig kann sie den Antriebskraftzyklus effektiv steuern und Aufgaben und andere Betriebsparameter des Berichtes innerhalb des Kommunikationsmoduls. Automatisch verschiedene Daten des Strommeters erwerben und sie zur Wolkenplattform regelmässig laden. Das Kommunikationsmodul kann das PLC-Modul oder kleines drahtloses Modul des Meters des gegenwärtigen Stroms direkt ersetzen. Verwirklichen Sie Notiz:-IoT Netzzugang und stellen Sie Verbindung mit Betreiberwolkenplattform her.

• Hauptfunktionen und Eigenschaften

1. Errichtet in MCU, mit Datenverarbeitungsfähigkeit des Randes;
2. Das Kommunikationsmodul hat die Fähigkeit, die einzigartigen Kommunikationsadreßinformationen des z.Z. ausgerüsteten intelligenten Meters nachher macht-auf automatisch einzuholen. Und verwirklichen Sie das Binden mit seiner eigenen Fernkommunikationsadresse;
3. Drahtloser abhängiger Betrieb LoRaWAN kann die Betriebsparameter wie Aufgabenlisten- und Antriebskraftzykluszeit flexibel konfigurieren, die durch das Kommunikationsmodul erfordert wird, um die aktive Antriebskraftaufgabe automatisch durchzuführen;
4. Automatische Steuerungstechnik des Berufsschnittstellendatenflusses. Geben Sie Priorität zum Anweisungsrahmen, der durch den Plattformzugang herausgegeben wird. Komplettes wechselseitiges transparentes Realzeitgetriebe;
5. Der intelligente MeterKommunikationsschnittstellen- und Modulkastenstandardentwurf des Zustands-Gitters wird angenommen. Es ist für die meisten intelligenten Meter passend und kann direkt ersetzt werden (heißer Stecker).
6. Die konfigurierten Parameter können gespeichert werden, wenn das Modul abgeschaltet wird. Automatische Wiederaufnahme, wenn Energie wiederhergestellt wird.
7. Unabhängiger Energieaufbereitungsstromkreis und -Macht ermöglicht Steuerstromkreis. Benutzen Sie effektiv DC12V-Stromversorgung Modulschnittstellen- und Os- Steuerungertrag des Amperemeters.

• Spezifikationen und technische hauptsächlichparameter

1. Frequenzbandinformationen: B5@H-FDD 850MHz;
2. Spitzenleistung: 23dBm ± 2dB;
3. Empfangen von Empfindlichkeit: - 129dBm ± 1dB;
4. Antennenschnittstelle: Standardverbindungsstück der antenne SMA;
5. Stromversorgung: DC12V, 500mA;
6. Datenspeicherung: Datenspeicherungslagerzeit nach Stromausfall ≥ 10 Jahre;
7. Kommunikationsschnittstelle: Standard-serielle Schnittstelle TTLs;
8. Baud der Kommunikationsschnittstelle des Meters der elektrischen Energie: 2400bps;
9. Übertragungsprotokoll: Downlink: passen Sie sich an DL/T645-2007 Übertragungsprotokoll an;                                                                                                                   Uplink: Telekommunikation CoAP-Protokoll/Protokoll der Telekommunikation LWM2M/andere Betreiberprotokolle
10. Betriebstemperaturstrecke: - ℃ 25 ℃~60;
11. Grenzbetriebstemperaturbereich: - ℃ 40 ℃~70;
12. Speicher- und TransportGrenztemperaturstrecke: - ℃ 40 ℃~70;
13. Relative Luftfeuchtigkeit: < 75%;
14. Atmosphärendruck: 63.0kPa~106.0kPa (Höhe 4000m und unten);

• Auftritt und Antenneninstallation

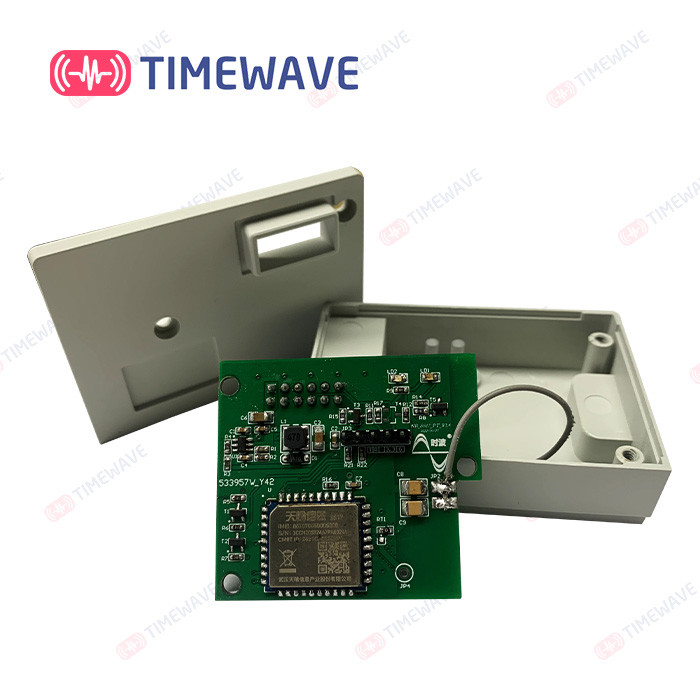

Versammlungsdiagramm des einphasigen intelligenten Strommeter- und NBIoT-Kommunikationsmoduls (Antenneneinbauten)

Versammlungsdiagramm des einphasigen intelligenten Strommeter- und NBIoT-Kommunikationsmoduls (Antenneneinbauten)

Meter-Kommunikationsmodul NBIoT intelligentes (Außenantenne)

Versammlungsdiagramm des einphasigen intelligenten Strommeter- und NBIoT-Kommunikationsmoduls (Außenantenne)

Versammlungsdiagramm des intelligenten Strommeter- und NBIoT-Kommunikationsdreiphasigmoduls (Außenantenne)
