Intelligente LoraWan-Wasserzähler-Management-Lösung mit Realzeitsteuerung
| Herkunftsort | Hubei, China |
|---|---|
| Markenname | TimeWave |
| Zertifizierung | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Modellnummer | LXSY-TW |
| Min Bestellmenge | verkäuflich |
| Preis | EXW US$ 35-65/set |
| Verpackung Informationen | 20pcs/carton |
| Lieferzeit | 3-5 Wochen nachdem die Zahlung empfangen |
| Zahlungsbedingungen | T/T, L/C |
| Versorgungsmaterial-Fähigkeit | 2000 Satz/Woche |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Kundenbezogenheit | OEM/ODM | Zusammenhang-Protokoll | LoraWan |
|---|---|---|---|
| Nominales Kaliber (Millimeter) | 15/20/25 | Überbelasten Sie Fluss Q4 (m3 /h)) | 3.1/5.0/7.8 |
| Allgemein verwendeter Fluss Q3 (m3 /h)) | 2.5/4.0/6.3 | Maximal zulässiger Wasserdruck | ≤1.2MPa |
| Temperaturgrad | T30/T90 | ||
| Hervorheben | LoraWan-Wasserzähler-Management,Intelligentes Wasserzähler-Management |
||
Produkt-Beschreibung

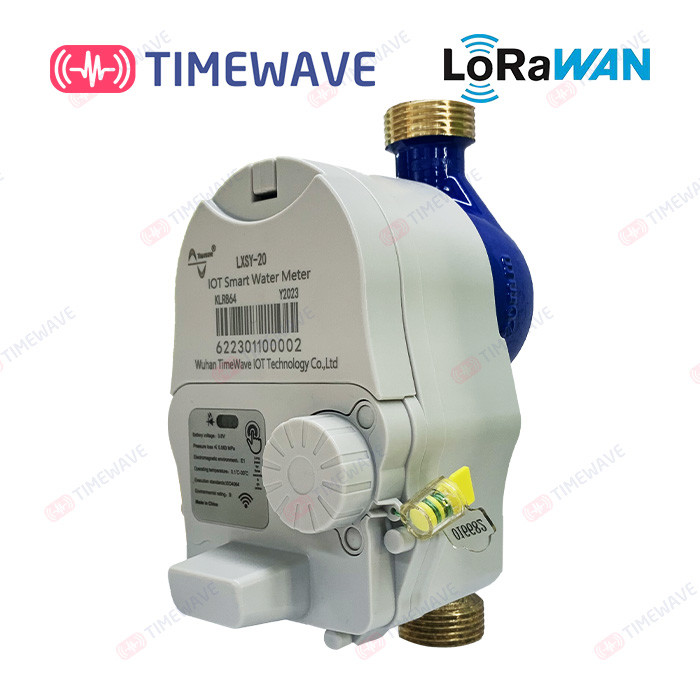

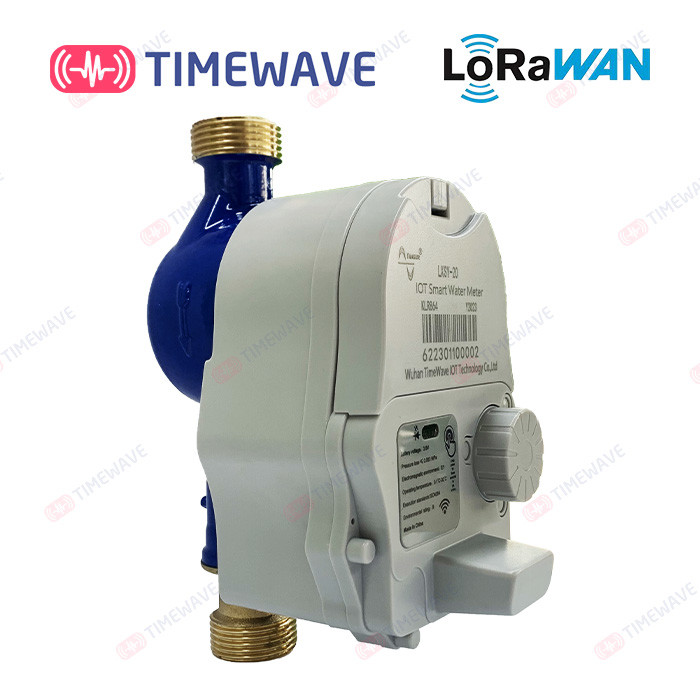

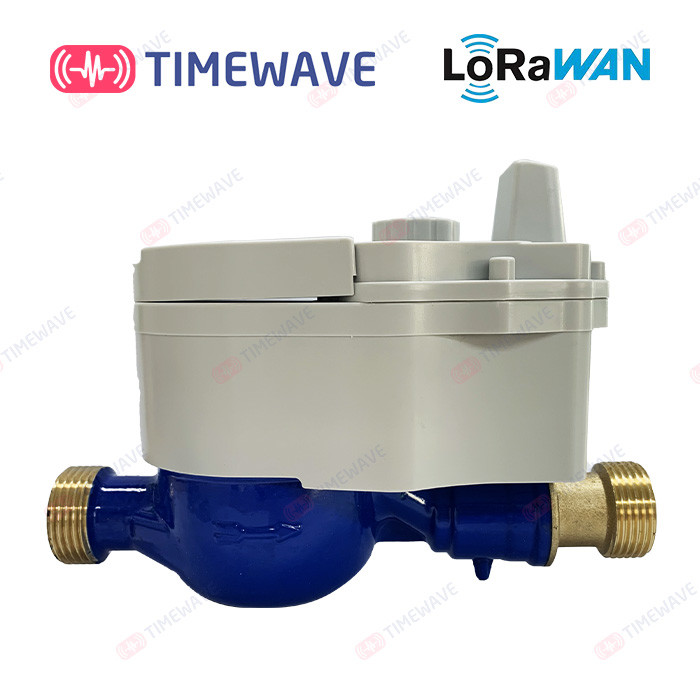

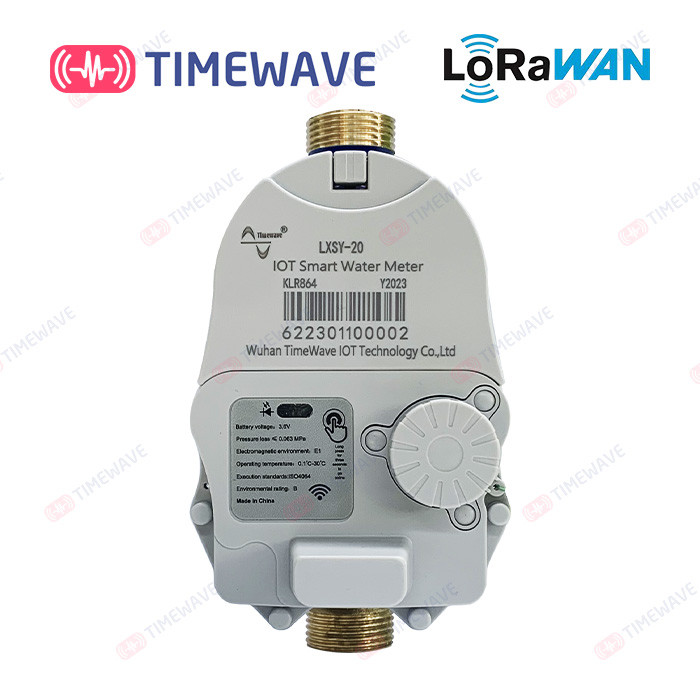

Wasserwirtschafts-Lösungswasserzähler TIMEWAVE intelligenter mit Echtzeitüberwachung und Steuerung
Die LXSY-TW Art (LoRaWAN)
Das intelligente Energiemeter IOT
Bedienungsanleitung des Strommeters
1. ÜBERBLICK
Der intelligente Wasserzähler des Internets von Sachen wird aus niedrigem Meter des trockenen Wasserzählers, elektrischem Kugelventil, Sensor des magnetischen Widerstands, MCU, Lithiumunterbatteriesatz, drahtloses Kommunikation LoRaWAN Modul, Steuerstromkreis und andere Komponenten verfasst. Er nimmt den elektromechanischen Trennungsstrukturentwurf an. Er hat die Vorteile des langen Kommunikationsabstandes, der großen Kapazität, der schnellen und bequemen Installation und der langen Nutzungsdauer.
2. PRODUKT-EIGENSCHAFTEN
Spalten Sie Struktur auf: die Elektronikeinheiten sind verhältnismäßig Unabhängiges der niedrigen Tabelle.
Genaues Maß: unter Verwendung der berührungsfreien elektronischen Entdeckungslogiks und der Maßgenauigkeit von 10 Litern, zum der mechanischen und elektrischen Übereinstimmung sicherzustellen.
Es hat die Funktion der Weck- und langen Presse des Notenknopfes auf dem Knopf, zum sofort online zu gehen Ferndatenübertragung.
Es hat eine Infrarotkommunikationsschnittstelle, die relevante Parameter lesen und einstellen kann.
Es hat verschiedene Warnungsfunktionen: anormaler Zustand, Maßstörung, anormale Batteriespannung, anormales Ventil, etc.
Ladende Funktion LoRaWAN-TIMINGs: laden Sie automatisch Daten an gesetzten Zeitpunkten (einmal täglich standardmäßig), und auch empfangen Sie und führen Sie gültige Anweisungen von der Plattform durch.
Mikroleistungsverbrauchsentwurf: Nehmen Sie Unterbatteriesatz des Lithiums 3.6V (ER26500 + HPC1520), mit schlafendem Strom an <10ua>
Uhrkalibrierungsfunktion: Automatische Kalibrierungsfunktion und Fernkalibrierungsfunktion der Plattform, nachdem der Wasserzähler an das Netz angeschlossen ist
3. TECHNISCHE INDIKATOREN
| Nominales Kaliber (Millimeter) | 15 | 20 | 25 |
| Überbelasten Sie Fluss Q4 (m3/h) | 3,1 | 5,0 | 7,8 |
| Allgemein verwendeter Fluss Q3 (m3/h) | 2,5 | 4,0 | 6,3 |
| R=Q3/Q1 | 100 (trockene Art) | ||
| Streckenverhältnis | Q2/Q1=1.6 Q4/Q3=1.25 | ||
| Druckverlustniveau | Δp-≦ 0,063 M.P. | ||
| Maximal zulässiger Wasserdruck | ≦1.2MPa | ||
| Temperaturgrad | T30/T90 | ||
| Flusseigenschaften | Willigen Sie mit Standard GBs/T 778.1~3-2007, Genauigkeitsniveau ein: Niveau 2 | ||
| Maximal zulässiger Fehler | Der hohe Bereich (Q2 Q Q4) ist ± 2% und der niedrige Bereich (Q1 Q | ||
| Wasserzählerart | Elektronischer Ferngetriebewasserzähler mit elektronischem Gerät | ||
| Entwurfskriterien | Elektronisches Fernwasser CJT224-2012 ter | ||
| Kommunikationsmodus | LoRaWAN: 864-865MHz | ||
| Ruhestrom | <10ua> | ||
| Kommunikationsstrom | Datenerfassung und Erzeugungsstrom <50ma and="" peak="" current=""> | ||
| Arbeitsumfeld |
0~ + 45℃ (kaltes Wasser)
0~ + 90℃ (Heißwasser)
0~95%RH
|
||
| Funktionsspannung | 2.7~3.6 V | ||
| Betriebsnorm | GB/T 778-2018 | ||
4. ECHTBETRIEB-PROFIL
Unter dem Normalzustand wird der Wasserzähler automatisch online einmal täglich gesetzt (settable). Durch drahtlose Kommunikation werden die Wasserzählerdaten zur Systemplattform geladen, und die relevanten Anweisungen der Systemplattform (Parametereinstellung und Ventilsteuerung, etc.) werden gleichzeitig empfangen und durchgeführt.
Es gibt Notenknöpfe auf der Wasserzählerunterkunft. Im Ruhezustand des Wasserzählers, berühren Sie den Knopfbereich mit Ihrem Finger, blitzt das rote Statuslicht auf dem Wasserzähler ein kleines (Infrarotschnittstellenbereich), der Wasserzähler wird geweckt künstlich und im Infrarotkommunikationszustand. Wenn Sie fortfahren, den Knopf (3 Sekunden) zu berühren, blitzt der rote Indikator des Wasserzählers zweimal in Folge, diesmal, das der Wasserzähler sofort online geht (an die Plattform anschließen), die gegenwärtigen Daten zur Systemplattform lädt und die Anweisungen der Plattform empfängt. Der Wasserzähler bei ladenden Daten, der rote Indikator blitzt auch viele Male in Folge. Nachdem die Meterdaten geladen sind, trägt sie sofort den Schlafzustand ein (Niederleistungsmodus).
Um menschliche böswillige mehrfache Auslöser zu verhindern um online zu gehen (Verlust der Batterieleistung), stellten wir speziell die Abstandzeit der Knopftriggerlinie ein (5 Minuten). Das heißt, muss die Abstandzeit zwischen nachfolgender Linie des Trigger zwei mehr als 5 Minuten sein. Gleichzeitig wird es dass die Zahl des täglichen Knopfauslösers auf der Linie vereinbart, weniger als wenn, 8mal (die Infrarotkommunikation, die Anweisung einstellt, wird nicht durch die Zahl beeinflußt).
Wenn das Ventil geschlossen wird, halten lange Presse und den Triggerknopf zum ersten Mal jeder Monat für 3 Sekunden, und das Wasserzählerventil öffnet sich. Das Wasserzählerventil ist zur Überziehung unter Verwendung 3m ³ Wassers geöffnet. Wenn die überzogene 3m ³ Wasserquantität aufgebraucht wird, schließt der Wasserzähler das Ventil automatisch.
5. INSTALLATIONS-GRÖSSE
| Modell | Nominales Kaliber (Millimeter) |
L
(Millimeter)
|
B
(Millimeter)
|
H
(Millimeter)
|
Übernehmen Sie Steuerung | Nuss |
| LX SY -15 | 15 | 165 | 100 | 140 | R1/2 | G3/4 |
| LX SY -20 | 20 | 195 | 100 | 140 | R3/4 | G1 |
| LX SY -25 | 25 | 225 | 100 | 140 | R1 | G11/4 |
6. VORKEHRUNGEN
L Wasserzähler sollte häufig überprüft werden, um Wasserzählerdurchsickernunfälle zu verhindern.
L im Winter, ist es notwendig, den Wasserzähler am Einfrieren und am Bersten zu verhindern. Isolierungsmaße zum Wasserzähler erforderlichenfalls installieren.
L, wenn das Haus nicht für eine lange Zeit besetzt wird, sollte das Ventil vor der Tabelle schließen, um Wasserdurchsickernunfälle zu verhindern.
L Wasserzähler ist ein messendes Produkt und wird nicht zerstört werden. Zerstörender Wasserzähler ist ein rechtswidriges Verhalten.
7. TRANSPORT UND LAGERUNG
Wasserzähler müssen unter den ursprünglichen Verpackenbedingungen transportiert werden und gespeichert werden. Produkte werden nicht streng während des Transportes und des Auspackens ausgewirkt und werden in Übereinstimmung mit allgemeinen technischen Bedingungen GB/T15464-1995 für das Instrument-Verpacken transportiert und gespeichert. Die Produkte werden im Lager gespeichert und setzten auf den Plattformrahmen. Die Stapelhöhe übersteigt nicht fünf Schichten. Keine Schadgase sind in der gespeicherten Umwelt anwesend.
8. GARANTIE-ZEITRAUM UND KUNDENDIENST
Wenn der Benutzer mit den Transport-, Speicher- und Installationsoperationsspezifikationen einwilligt und die Führungsdichtung des Herstellers noch komplett ist-. Wenn es ein Qualitätsproblem gibt, ist unsere Firma für freie Reparatur oder Ersatz innerhalb 18 Monate vom Liefertermin das Strommeter verantwortlich.
Während des Lebenszyklus des ganzen Lebens der Produkte, unserer Firmenwerkzeuge „drei Garantien“ für alle Strommeterprodukte, notwendige Wartung und Dienstleistungen erbringend. Lieferung des AusrüstungsBauschaltplans und der notwendigen technischen Dokumente und der Zeichnungen. Entsprechend den Anforderungen von Benutzern, stellen Sie notwendiges Training für Wartungspersonal und -betreiber zur Verfügung. Lieferung Ausbildungsmaterial und die Software regelmäßig aktualisieren und kostenlose Upgrade zur Verfügung stellen.
Nachdem sie die Serviceanfrage des Produktbenutzers empfangen hat, reagiert unsere Firma innerhalb 12 Stunden.
