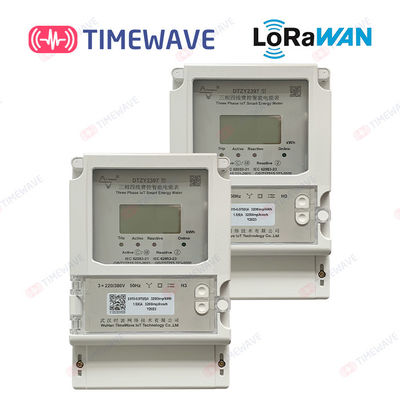

Intelligente sichere Dreiphasenenergie-Überwachungsanlage energie-Meter IoT 4G Wifi drahtlose
| Herkunftsort | Hubei, China |
|---|---|
| Markenname | TimeWave |
| Zertifizierung | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Modellnummer | DTZY2397 |
| Min Bestellmenge | verkäuflich |
| Preis | EXW US$ 50-100/set |
| Verpackung Informationen | 20pcs/carton |
| Lieferzeit | 3-5 Wochen nachdem die Zahlung empfangen |
| Zahlungsbedingungen | T/T, L/C |
| Versorgungsmaterial-Fähigkeit | 2000 Satz/Woche |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produkt | Einzelnes/intelligentes Energiemeter mit drei Phasen | Kundenbezogenheit | OEM/ODM |
|---|---|---|---|
| Phase | Einzeln/drei | Standards | IEC62053-21, DL/T645-2007 |
| Stromnetzfrequenz | 50HZ | Nennspannungs-UNO | 220V/3*220v/380v |
| Funktionierenspannung | 80% UNO | UNO 115% | Nennstromgrenze-ib | 5A |
| Maximaler Strom Imax | 80A/100A | Beginnen gegenwärtig | 0,4% Ib |
| Zusammenhang-Protokoll | NB-iot/LoraWan | ||
| Hervorheben | Sicheres Dreiphasenenergie-Meter IoT,sicheres Dreiphasenmeter der energie-4G,Energie-Überwachungsanlage Soems drahtlose |
||
Produkt-Beschreibung
Energie-Meter-Smarts IoT TIMEWAVE stützen drahtloses Energie-Überwachungsstrommeter wifi 4G mit der APP-Datenprüfung
Art DTZY2397 (LoRaWAN)
Dreiphasen-intelligentes Energiemeter IOT
Bedienungsanleitung des Strommeters
1. ÜBERBLICK
Das intelligente Strommeter hat die Funktionen des Maßes der elektrischen Energie, des Machtparametermaßes, des Timesharingmaßes, des Realzeiteinfrierens, der Zweipunktregelung, des LoRaWAN und der Kommunikation RS485, des usw. Es ist für Dreiphasen-Leistungsaufnahmen-Gelegenheiten passend.
| Qualifikation | Direkte dreiphasigtabelle | Dreiphasen-CT-Tabelle |
| Standards | IEC62053-21, IEC62052-11, DL/T645-2007 | |
| Nennspannung UNO | 3×220/380V | 3×220/380V |
| Funktionierender Spannungsbereich | 80%-115% | 80%-115% |
| Nennstromgrenze Ib | 5A | 1.5A |
| Maximaler Strom: Imax | 100A | 6A |
| Beginnen gegenwärtig | 0,4% Ib | 0,2% Ib |
| Stromnetzfrequenz | 50Hz | 50Hz |
| Frequenzbereich | ±2% | ±2% |
| Aktive Maßgenauigkeit | Classl 1/B | Klasse 0,5, S/C |
| Reagierende Maßgenauigkeit | Klasse 2 | Klasse 2 |
| Aktive Impulskonstante | 400 (Kobold/KWH) | 3200 (Kobold/KWH) |
| Die reagierende Impulskonstante | 400 (Kobold/kvarh) | 3200 (Kobold/kvarh) |
| Uhrpräzision | ±0.5S/d (23℃) | ±0.5S/d (23℃) |
| Normaler Betriebstemperaturbereich | -40°C~+70°C | -40°C~+70°C |
| Extremer Betriebstemperaturbereich | -40°C~+70°C | -40°C~+70°C |
| Transport und Lagertemperaturbereich | -40°C~+70°C | -40°C~+70°C |
| Verlustleistung | <1> | >1.5W, 10VA |
| Die Zeit dass die Stromausfalluhrkonserven | >24h | >24h |
| Die Schnittstelle RS485 | Die Nichterfüllung ist 2.400 b p s.1200bps, 2400bps, 4800bps, und 9600bps waren verfügbar | |
| LoRaWAN-Frequenz | 864-865MHz | 864-865MHz |
3.1. 3,1 der Trennungs-Wirkleistung Meter positive und negative Wirkleistung der Wirkleistungs-, positiver und negativerrichtung, Blindleistung des Quadranten 1-4 und ABC-Phase Funktionen und der Blindleistung. Elektrische Energie sollte für elektrische Energie und elektrische totalenergie am Zeitraum wie Spitzen, Spitzen, Ebenen und Tälern separat angesammelt werden und jedes Mal gespeichert werden. Und sie kann die Energie der vorhergehenden 12 Monate auch speichern und anzeigen.
3.2. 3,2 kann es die Betriebsparameter und die Staaten von ABC wie jede Phasenspannung, gegenwärtige, Gesamt- und aktive dreiphasigblindleistung, aktive dreiphasigblindleistung, Gesamt- und Dreiphasenmachtfaktor und Frequenz des Meters des gegenwärtigen Stroms messen, speichern und anzeigen. Und es hat Überlastschutzfunktion.
3,3 gibt es zwei Sätze Rate (scharf, Höchst-, flach, Tal) und Zeiträume, die willkürlich programmiert werden können, und ein anderer Satz Rate und Zeiträume kann Anfang zu verwendet am gesetzten Zeitpunkt sein. Jeder Satz RatenZeiträume kann mit mindestens 2 Zeitzonen für ein Jahr eingestellt werden. Mindestens können 14 Zeiträume innerhalb 24 Stunden eingestellt werden. Der minimale Zeitraumabstand ist 15 Minuten. Der Zeitraum kann über nullpunkte eingestellt werden.
3,4 Aufzeichnung die Maximalleistungs- und Vorkommenzeit vorwärts der aktiven, aktiven, positiven reagierenden und Rückrückwirkleistung in diesem Monat.
3.5It hat einfrierende Funktionen wie blitzschnelles Einfrieren, das regelmäßige Einfrieren und täglich friert ein, stimmte dem Einfrieren und dem Stundeneinfrieren zu.
3,6 hat es die Funktion der Ereignisaufnahme wie nullreinigung, Programmierung, unten Korrektur gelesen, Energie, Ziehen und Schließen der Bremse, des etc.
3,7 Ferntrennungs- und Energietransmissionsfunktion. Befehl des Ausschaltens wird durch Kommunikationsschnittstelle wie RS485, die Lastsschleife des Benutzers abzuschneiden herausgegeben; Oder geben Sie eine Kraftübertragungsanweisung heraus, die Benutzerlastsschleife einzuschalten.
Antriebskraft 3.8Active/bidirektionale transparente Transmissionsfunktion. Aktiv Antriebskraft die Daten zur entsprechenden Plattform durch das LoRaWAN-drahtlose Netzwerk, mit einem Nichterfüllungsabstand von 4 Stunden (settable).
3,9 nachdem das Meter an angetrieben ist und das LoRaWAN-Modul an das Netz angeschlossen wird, wird das Meter automatisch kalibriert.
Schematisches Diagramm Ganzseitendarstellung LCD (wie gezeigt über)
4.2. Anzeigeneinzelteile
| Nein. | Lcd-Zahl | erklären Sie |
| 1 | T1-T2-T3 T4 ∑ PREMON POSITION NEGATIVES | Laufender und letzter Monat, Vorwärts- und Rück-, kumulativer Gesamtstromverbrauch und jede Rate |
| 2 | Weil C | ABC-Dreiphasenzustand, elektrische Energie, blitzschnelles Mengenanzeichen |
| 3 | NACHFRAGE | Maximale Monatsnachfrage |
| 4 | BLEIBEN Sie | Überziehen Sie und Restzustandsanzeige |
| 5 | |
NetzStatusanzeige (keine) |
| 6 | 8888:8.8: 8,8 kvarh Lattichs Φ Kilowatt KWH V A | Datenanzeige und das entsprechende Einheitenzeichen |
| 7 | |
Stellt Zeitraumsätze 1 und 2 dar |
| 8 | |
Zeigt Tageskursstatus an (Höchsttal) |
| 9 | |
Unzulänglicher Spannungsindikator der Batterie oder des supercapacitor |
| 10 | |
Dreiphasenspannung oder gegenwärtiger phasenverschobener Indikator |
L überziehen Anzeichen: Überziehungsstrom wenn „Überschuss“ Sekunden grell, Überziehungsausschalten Energie wenn „überschüssiger " Geschwindigkeitsblitz.
L phasenverschobenes Anzeichen: Wenn ABC aus Phase heraus ist, blitzt der entsprechende Charakter von ABC in der niedrigeren Reihe Sekunden.
L falsches Phasenanzeichen: dieser Indikator unterstützt Blitze, wenn ABC-Dreiphasenspannung falsche Phase ist; dieser Indikator beschleunigt Blitze, wenn ABC-Dreiphasenstrom falsch ist. Dieser Indikator erscheint nicht, wenn es fehlende Phasen gibt.
falsches Phasenanzeichen: dieser Indikator unterstützt Blitze, wenn ABC-Dreiphasenspannung falsche Phase ist; dieser Indikator beschleunigt Blitze, wenn ABC-Dreiphasenstrom falsch ist. Dieser Indikator erscheint nicht, wenn es fehlende Phasen gibt.4.3. Statusanzeigenlampe
Das Strommeter benutzt eine helle, langlebige LED als ImpulsAnzeigelampe.
Es hat Wirkleistungsimpuls-Anzeigelampe: rot, erlöschen Sie normalerweise und blitzen, wenn Sie Wirkleistung messen.
Es hat Blindleistungsimpuls-Anzeigelampe: rot, erlöschen Sie normalerweise und blitzen, wenn Sie Wirkleistung messen.
ReiseAnzeigelampe: gelb. Zeigt häufig heraus den geschlossenen Zustand des Relais an. Häufig hell zeigt den Relaisaus-zustand an.
LoRaWAN-Modul-Statusanzeige: grün. Häufig hell zeigt, das online sein an und blitzt online geht.
5. AUFTRITT-BESCHREIBUNG UND INSTALLATIONS-VERDRAHTUNG
5.2.1 Terminalbauschaltplan des Schwachstroms
NEIN: Tritrip-Reise
N: Die Reise ist allgemein
NC: Tritrip wird häufig geschlossen
T +: Hohes Multifunktionst: Niedriges Multifunktions
: Die Linie B RS485 A: Die Linie P RS485 B: Aktiver Impuls Q: reagierender Impuls
- -: Impuls-Common
5.2.2 Bauschaltplan der 4en-adrig dreiphasigtabelle der gegenseitigen Induktanz
5.2.3 Bauschaltplan der 4en-adrig direkten Meterdreiphasigtabelle
5.3. Installation
Das Strommeter ist zuhause soweit wie möglich installiert. Spezieller Instrumentkastenschutz wird für Installation im Freien verwendet. Die Installationsbodenplatte wird auf der Wand mit starker Feuerfestigkeit und nicht einfach zur Erschütterung geregelt. Es muss keine Schadgase in der Umgebungsluft geben, in der das Meter installiert ist. Vermeiden Sie Staub, Salznebel, etc.
Wenn man das Strommeter verwendet, muss die Verdrahtung entsprechend dem Bauschaltplan in der Endstückabdeckung des Meters ausschließlich geleitet werden. Es wird empfohlen, um Kupferdraht für die Führung zu benutzen, die an den Terminalsitz angeschlossen wird. Die Schrauben der örtlich festgelegten Führung im Terminalsitz sollten festgezogen werden, um das, Strommeter passend zu brennen zu vermeiden zum schlechten Kontakt und zur Heizung.
6. TRANSPORT UND LAGERUNG
Amperemeter müssen unter ursprünglichen Verpackenbedingungen transportiert werden und gespeichert werden. Produkte werden nicht streng während des Transportes und des Auspackens ausgewirkt und werden in Übereinstimmung mit allgemeinen technischen Bedingungen GB/T15464-1995 für das Instrument-Verpacken transportiert und gespeichert. Die Produkte sollten im Lager gespeichert werden und setzten auf den Plattformrahmen. Die Stapelhöhe übersteigt nicht fünf Schichten. Keine Schadgase sind in der gespeicherten Umwelt anwesend.
7. GARANTIE-ZEITRAUM UND KUNDENDIENST
Wenn der Benutzer mit den Transport-, Speicher- und Installationsoperationsspezifikationen einwilligt und die Führungsdichtung des Herstellers noch komplett ist-. Wenn es ein Qualitätsproblem gibt, ist unsere Firma für freie Reparatur oder Ersatz innerhalb 18 Monate vom Liefertermin das Strommeter verantwortlich.
Während des Lebenszyklus des ganzen Lebens der Produkte, unserer Firmenwerkzeuge „drei Garantien“ für alle Strommeterprodukte, notwendige Wartung und Dienstleistungen erbringend. Lieferung des AusrüstungsBauschaltplans und der notwendigen technischen Dokumente und der Zeichnungen. Entsprechend den Anforderungen von Benutzern, stellen Sie notwendiges Training für Wartungspersonal und -betreiber zur Verfügung. Lieferung Ausbildungsmaterial und die Software regelmäßig aktualisieren und kostenlose Upgrade zur Verfügung stellen.
Nachdem sie die Serviceanfrage des Produktbenutzers empfangen hat, reagiert unsere Firma innerhalb 12 Stunden.
