Intelligente Energie-Management-Lösungen des einphasig-Energie-Meter-220V IOT
| Herkunftsort | Hubei, China |
|---|---|
| Markenname | TimeWave |
| Zertifizierung | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Modellnummer | DDZY2397 |
| Min Bestellmenge | verkäuflich |
| Preis | EXW US$ 50-100/set |
| Verpackung Informationen | 20pcs/carton |
| Lieferzeit | 3-5 Wochen nachdem die Zahlung empfangen |
| Zahlungsbedingungen | T/T, L/C |
| Versorgungsmaterial-Fähigkeit | 2000 Satz/Woche |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Name | Intelligentes einphasiges elecctrcity Meter | Kundenbezogenheit | OEM/ODM |
|---|---|---|---|
| Phase | Einzeln | Standards | IEC62053-21, DL/T645-2007 |
| Stromnetzfrequenz | 50HZ | Nennspannungs-UNO | 220V/3*220v/380v |
| Funktionierenspannung | 80% UNO | UNO 115% | Nennstromgrenze-ib | 5A |
| Maximaler Strom Imax | 80A/100A | Beginnen gegenwärtig | 0,4% Ib |
| Zusammenhang-Protokoll | NB-iot/LoraWan | Produkt | Einzelnes/intelligentes Energiemeter mit drei Phasen |
| Hervorheben | Energie-Meter des einphasig-220V,Einphasig-Energie-Meter IOT,Intelligente IOT-Energie-Management-Lösungen |
||
Produkt-Beschreibung
Intelligentes Energie-Management des Messgerät-einphasig-Energie-Meter-IOT

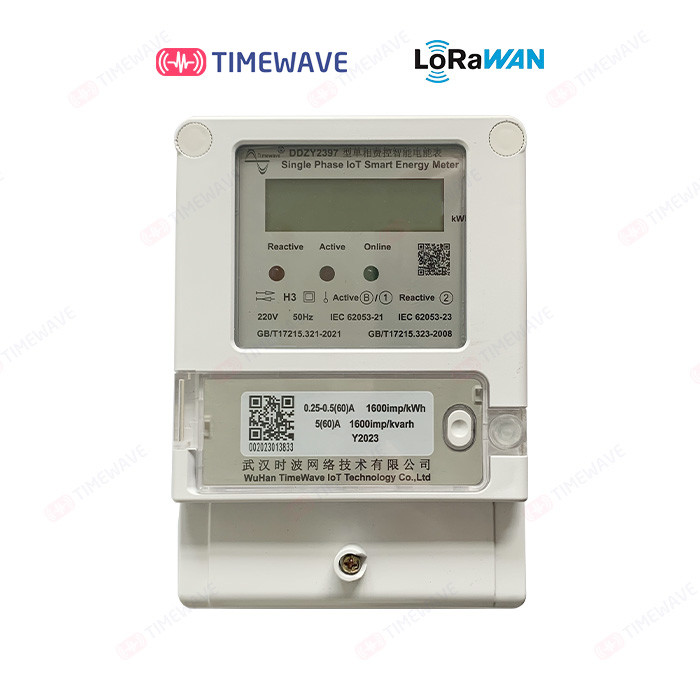

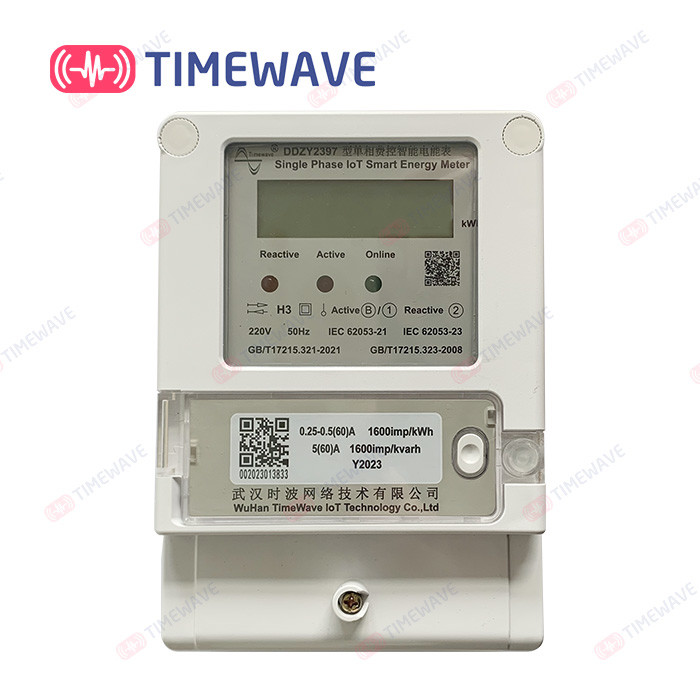

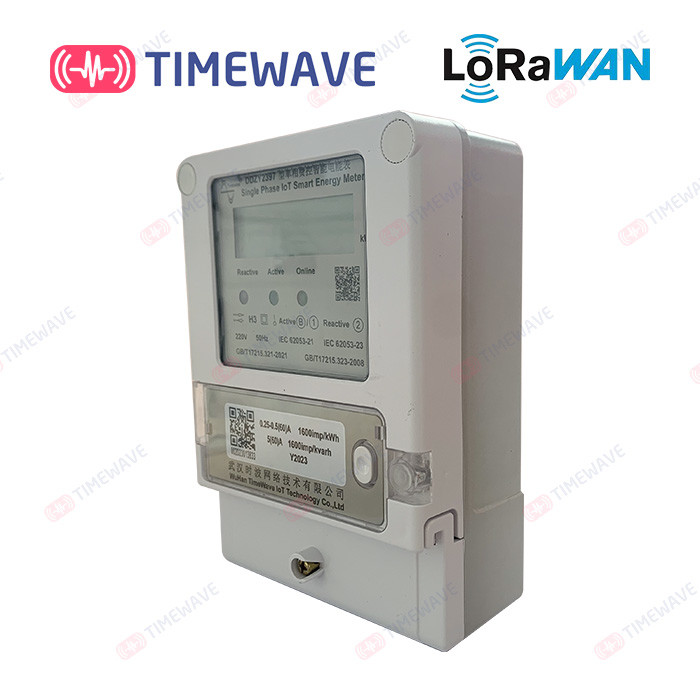

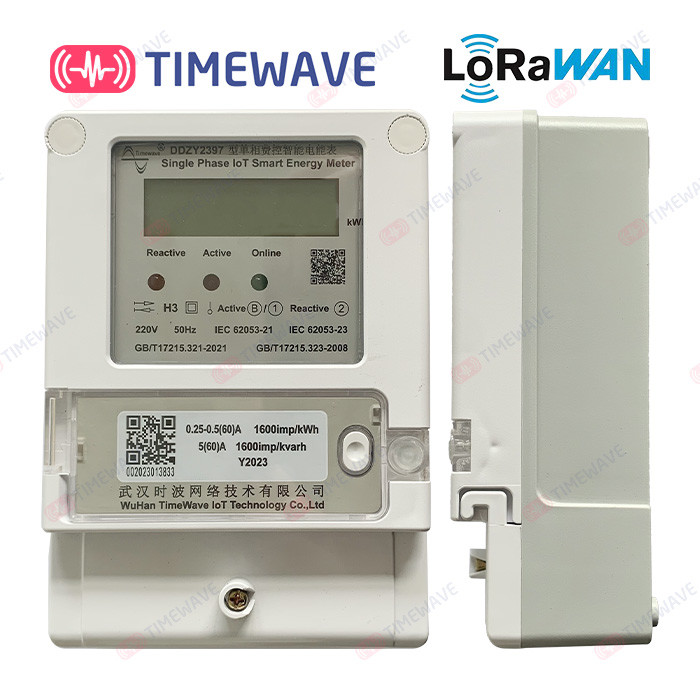

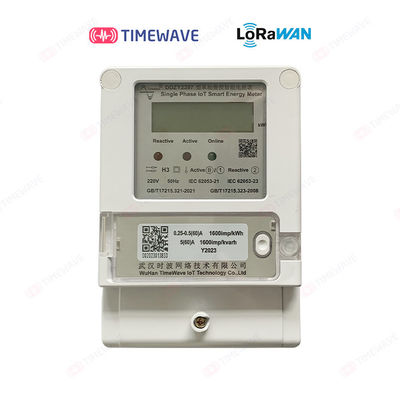

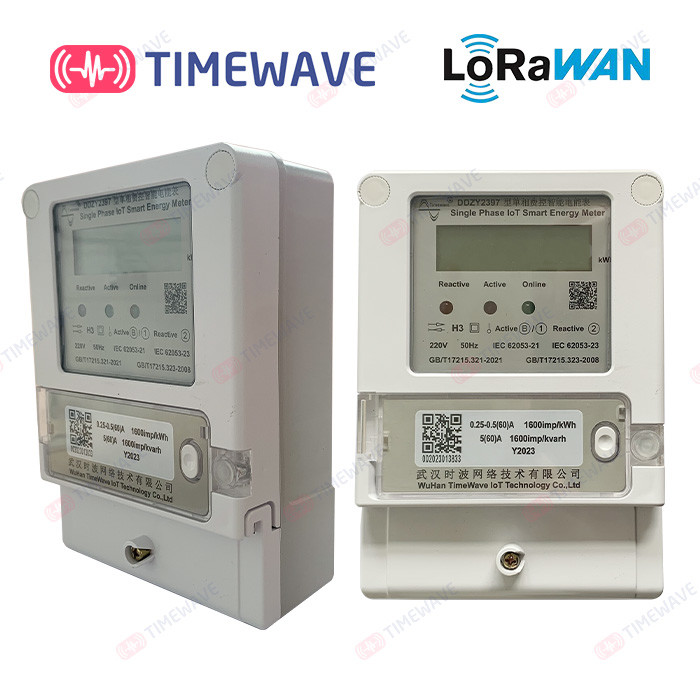

Einphasiges intelligentes Energiemeter IOT
Bedienungsanleitung des Strommeters
1. ÜBERBLICK
Das intelligente Strommeter hat die Funktionen des Maßes der elektrischen Energie, des Machtparametermaßes, des Timesharingmaßes, des Realzeiteinfrierens, der Zweipunktregelung, des LoRaWAN und RS485 der Kommunikation usw., die für einphasige Leistungsaufnahmen-Gelegenheiten passend ist.
2. DIE BEDEUTENDEN SACHWORTVERZEICHNISSE
| Qualifikation | Direkte Tabelle des einphasigen |
| Standards | IEC62053-21, IEC62052-11, DL/T645-2007 |
| Nennspannungs-UNO | 220V |
| Funktionierender Spannungsbereich | UNO 80% UNO-~115% |
| Nennstromgrenze-ib | 5A |
| Maximaler Strom: Imax | 80A |
| Beginnen gegenwärtig | 0,4% Ib |
| Stromnetzfrequenz | 50Hz |
| Frequenzbereich | ±2% |
| Aktive Maßgenauigkeit | Klasse B/1 |
| Reagierende Maßgenauigkeit | Klasse 2 |
| Aktive Impulskonstante | 1600 (Kobold/KWH) |
| Reagierende Impulskonstante | 1600 (Kobold/kvarh) |
| Uhrpräzision | ±0.5S/d (23℃) |
| Normaler Betriebstemperaturbereich | -25℃~+55℃ |
| Extremer Betriebstemperaturbereich | -40℃~+70℃ |
| Transport und Lagertemperaturbereich | -40℃~+70℃ |
| Verlustleistung | <1.5W, 10VA |
| Die Zeit dass die Stromausfalluhrkonserven | >24h |
| Die Schnittstelle RS485 | Die Nichterfüllung 2400bps, 1200bps, 2400bps, 4800bps und 9600bps sind optional |
| LoraWan-Frequenz | 864-865MHz |
3. DAS PRINZIP ARBEITET
3.1. Es hat Maß vorwärts und hebt aktive Energiefunktionen auf. Elektrische Energie sollte für elektrische Energie und elektrische totalenergie am Zeitraum wie Spitzen, Spitzen, Ebenen und Tälern separat angesammelt werden und jedes Mal gespeichert werden. Und sie kann die Macht der vorhergehenden 12 Monate auch speichern und anzeigen.
3.2. Es kann die Spannung, gegenwärtig, Macht, Machtfaktor, Frequenz und andere Betriebsparameter und Status messen, speichern und anzeigen des Meters des gegenwärtigen Stroms. Und es hat Überlastschutzfunktion.
3.3. Es gibt zwei Sätze Rate (scharf, Höchst-, flach, Tal) und Zeiträume, die willkürlich programmiert werden können, und ein anderer Satz Rate und Zeiträume kann Anfang zu verwendet am gesetzten Zeitpunkt sein. Jeder Satz RatenZeiträume kann mit mindestens 2 Zeitzonen für ein Jahr eingestellt werden. Mindestens können 14 Zeiträume innerhalb 24 Stunden eingestellt werden. Der minimale Zeitraumabstand ist 15 Minuten. Der Zeitraum kann über nullpunkte eingestellt werden.
3.4. Es hat einfrierende Funktionen wie blitzschnelles Einfrieren, das regelmäßige Einfrieren und täglich friert ein, stimmte dem Einfrieren und dem Stundeneinfrieren zu.
3.5. Es hat die Funktion der Ereignisaufnahme wie nullreinigung, Programmierung, unten Korrektur gelesen, Energie, Ziehen und Schließen der Bremse, des etc.
3.6. Ferntrennungs- und Energietransmissionsfunktion. Befehl des Ausschaltens wird durch Kommunikationsschnittstelle wie RS485, die Lastsschleife des Benutzers abzuschneiden herausgegeben; Oder geben Sie eine Kraftübertragungsanweisung heraus, die Benutzerlastsschleife einzuschalten.
3.7. Aktive Antriebskraft/bidirektionale transparente Transmissionsfunktion. Aktiv Antriebskraft die Daten zur entsprechenden Plattform durch das LoRaWAN-drahtlose Netzwerk, mit einem Nichterfüllungsabstand von 4 Stunden (settable).
3.8. Nachdem das Meter an angetrieben ist und das LoRaWAN-Modul an das Netz angeschlossen wird, wird das Meter automatisch kalibriert.
Schematisches Diagramm Ganzseitendarstellung LCD (wie gezeigt über)
4.2. Strommeter wird durch LCD angezeigt
Die spezifischen Anzeigeneinzelteile werden aufgelistet, wie folgt:
| Nein. | Lcd-Zahl | erklären Sie |
| 1 | | Charakter, der den anzeigen kann: Laufender, vorhergehender Monat, die vorhergehenden zwölf Monate kumulative Gesamtstromverbrauch und Stromverbrauch mit verschiedener Rate. |
| 2 | | Datenanzeige und das entsprechende Einheitenzeichen |
| 3 | | 1) In der Kommunikation 2) Rückleistungsanzeichen 3) ①② stellt Zeitraumsätze 1 und 2 dar 4) Undervoltageanzeichen über die Batterie- oder supercapacitorspannung 5) Erlauben Sie die Programmierungszustandsanzeige 6) Dreimal der Passwortüberprüfungsfehleranzeige |
| 4 | T3 T4 DES T2-T1 | Zeigt Tageskursstatus an (Höchsttal) |
| 5 | ----AUF ----WEG | ----Ist AN Relaiszustand eingeschaltet ----Ist AUS Relaiszustand aus |
4.3. Statusanzeigenlampe
Das Strommeter benutzt eine helle, langlebige LED als ImpulsAnzeigelampe.
Es hat Wirkleistungsimpuls-Anzeigelampe: rot, erlöschen Sie normalerweise und blitzen, wenn Sie Wirkleistung messen.
LoRaWAN/NB-I O T/C at.1 Modul-Statusanzeige: grün. Zeigt immer an on-line an und das Blitzen zeigt das Online gehen an.
5. AUFTRITT-BESCHREIBUNG UND INSTALLATIONS-VERDRAHTUNG
5.1. Einbauzeichnung (Einheit: Millimeter)
5.2. Bauschaltplan
Von diesen sind 5,6 reagierender Impulsertrag. 7,8 sind aktiver Impulsertrag. 9,10 sind Multifunktionstaktausgang. Und 11,12 sind Ertrag RS485.
5.3. Installation
Liveinstallation der Verdrahtung wird ausschließlich verboten!
Das Strommeter ist zuhause soweit wie möglich installiert. Spezieller Instrumentkastenschutz wird für Installation im Freien verwendet. Die Installationsbodenplatte wird auf der Wand mit starker Feuerfestigkeit und nicht einfach zur Erschütterung geregelt. Es muss keine Schadgase in der Umgebungsluft geben, in der das Meter installiert ist. Vermeiden Sie Staub, Salznebel, etc.
Wenn man das Strommeter verwendet, muss die Verdrahtung entsprechend dem Bauschaltplan in der Endstückabdeckung des Meters ausschließlich geleitet werden. Es wird empfohlen, um Kupferdraht für die Führung zu benutzen, die an den Terminalsitz angeschlossen wird. Die Schrauben der örtlich festgelegten Führung im Terminalsitz sollten festgezogen werden, um das, Strommeter passend zu brennen zu vermeiden zum schlechten Kontakt und zur Heizung.
Amperemeter müssen unter den ursprünglichen Verpackenbedingungen transportiert werden und gespeichert werden. Produkte werden nicht streng während des Transportes und des Auspackens ausgewirkt transportiert und gespeichert, und werden entsprechend grundlegenden Umweltbedingungen GBs/T 25480-2010 für Instrument-Transport und Speicher und Prüfmethoden als im Jahre 2010 vereinbart worden. Die Produkte sollten im Lager gespeichert werden und setzten auf den Plattformrahmen. Die Stapelhöhe übersteigt nicht fünf Schichten. Keine Schadgase sind in der gespeicherten Umwelt anwesend.
7. GARANTIE-ZEITRAUM UND KUNDENDIENST
Wenn der Benutzer mit den Transport-, Speicher- und Installationsoperationsspezifikationen einwilligt und die Führungsdichtung des Herstellers noch komplett ist-. Wenn es ein Qualitätsproblem gibt, ist unsere Firma für freie Reparatur oder Ersatz innerhalb 18 Monate vom Liefertermin das Strommeter verantwortlich.
Während des Lebenszyklus des ganzen Lebens der Produkte, unserer Firmenwerkzeuge „drei Garantien“ für alle Strommeterprodukte, notwendige Wartung und Dienstleistungen erbringend. Lieferung des AusrüstungsBauschaltplans und der notwendigen technischen Dokumente und der Zeichnungen. Entsprechend den Anforderungen von Benutzern, stellen Sie notwendiges Training für Wartungspersonal und -betreiber zur Verfügung. Lieferung Ausbildungsmaterial und die Software regelmäßig aktualisieren und kostenlose Upgrade zur Verfügung stellen.
Nachdem sie die Serviceanfrage des Produktbenutzers empfangen hat, reagiert unsere Firma innerhalb 12 Stunden.
