Modul DC12V 500mA Cat1 AMI Solutions Smart Metering Communication

Kommunikation module-TW-Cat1 TimeWave Cat.1 basiert auf dem Rand, der computering ist, um unabhängige Installation des intelligenten Meters zu verwirklichen

TW-Cat1 ist ein Kommunikationsmodul für die einzelnen und intelligenten Wattstundendreiphasigmeter, die auf der Randdatenverarbeitung basieren. Verwirklichen Sie unabhängige Installation von einzelnen und intelligenten Energiedreiphasigmetern. Die elektrische Schnittstelle wird vereinheitlicht und vermeidet die Sekundärentwicklung des Meters der elektrischen Energie.

Cat1 (4G), das intelligentes Meterkommunikationsmodul mit einem Netzkommunikationsmodul mit eingebettet wird, LASSEN Sie Cat.1- und GPRS-Doppel-modus und einen Hochgeschwindigkeits32-bit-Mikroprozessor. Solange die Gebrauchsumwelt von intelligenten Strommetern im Rahmen des Cat1 Kommunikationsnetzes ist, kann sofortige Zugangsmanagementplattform von Strommetern verwirklicht werden. Empfangen Sie und reagieren Sie auf die Lese-/Steueranweisungen, die durch die Plattform herausgegeben werden. Gleichzeitig kann sie verschiedene Daten des Meters der elektrischen Energie automatisch erwerben, indem sie effektiv den Antriebskraftzyklus steuern und Aufgaben und über andere Betriebsparameter innerhalb des Kommunikationsmoduls berichten. Regelmäßig und laden Sie aktiv zur Wolkenplattform. Das Kommunikationsmodul kann das PLC-Modul oder kleines drahtloses Modul des Meters des gegenwärtigen Stroms direkt ersetzen. Verwirklichen Sie Cat.1 Netzzugang und stellen Sie Verbindung mit der spezifizierten Serverplattform durch TCP-Protokoll her.

Hauptfunktionen und Eigenschaften

• Der intelligente MeterKommunikationsschnittstellen- und Modulkastenstandardentwurf des Zustands-Gitters werden angenommen. Es ist für die meisten intelligenten Meter passend. Es kann direkt ersetzt werden (heißer Stecker).
• Das Kommunikationsmodul hat die Fähigkeit, die einzigartigen Kommunikationsadreßinformationen des z.Z. ausgerüsteten intelligenten Meters nachher macht-auf automatisch einzuholen. Es wird zu seiner eigenen Fernkommunikationsadresse gesprungen.
• Das Kommunikationsmodul konfiguriert die Betriebsparameter wie Antriebskraftaufgabenliste und lädt Zykluszeit. Es kann die spezifizierten Daten des Strommeters automatisch lesen und sie zum Leiter laden;
• Automatische Steuerungstechnik des Berufsschnittstellendatenflusses. Geben Sie Priorität zum Anweisungsrahmen, der durch den Plattformzugang herausgegeben wird, um wechselseitiges transparentes Realzeitgetriebe abzuschließen;
• Die Zustandsanzeige des Kommunikationsmoduls ist reich. Der Arbeitsstatus des Moduls kann durch die Statusanzeige auf Standort bestimmt werden.
• Die konfigurierten Parameter können gespeichert werden, wenn das Kommunikationsmodul abgeschaltet wird. Automatische Wiederaufnahme, wenn Energie wiederhergestellt wird.
• Niedrige Latenz, Träger des Netzes 4G. Millisekundenverzögerungserfahrung.
• Basiert auf dem vorhandenen Betreibernetz. Breite Abdeckung und hohe Stabilität.
• SIM-Karten-Plug-and-Play. Stützen Sie die Netze 4G von drei Betreibern, von nämlich, China Telecom, von China Mobile und von China Unicom;

Spezifikationen und technische hauptsächlichparameter

Frequenzbandinformationen: TD-LTE Band38/39/40/41; FDD-LTE Band1/3/5/8; G/M Band3/8;

Energiegrad: TD-LTE Band38/39/40/41+23dBm (Energie class3); FDD-LTE Band1/3/5/8 +23dBm (Energie class3); G/M Band8 +33dBm (Energie class4); G/M Band3 +30dBm (Energie class1);

Antennenschnittstelle: Standardverbindungsstück der antenne SMA;

Stromversorgung: DC12V, 500mA;

Datenspeicherung: Datenspeicherungslagerzeit nach Stromausfall ≥ 10 Jahre;

Kommunikationsschnittstelle: Standard-serielle Schnittstelle TTLs;

Baud der Kommunikationsschnittstelle des Meters der elektrischen Energie: 2400bps;

Übertragungsprotokoll: Downlink: passen Sie sich an DL/T645-2007 Übertragungsprotokoll an. Gegen den Strom: TCP-Protokoll;

Betriebstemperaturstrecke: - ℃ 25 ℃~60;

Grenzbetriebstemperaturbereich: - ℃ 40 ℃~70;

Speicher- und TransportGrenztemperaturstrecke: - ℃ 40 ℃~70;

Relative Luftfeuchtigkeit: < 75%;

Atmosphärendruck: 63.0kPa~106.0kPa (Höhe 4000m und unten);

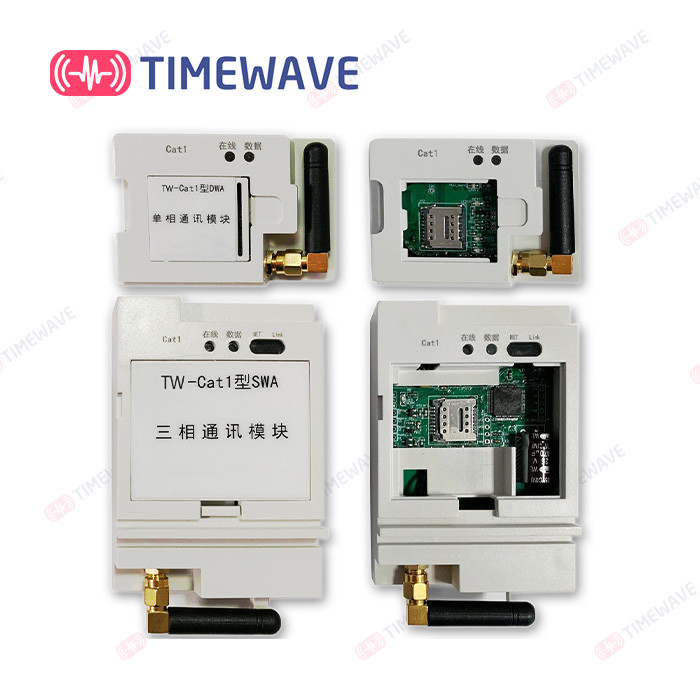

Auftritt und Antenneninstallation

Einphasiges intelligentes Strommeter- und Modulversammlungsdiagramm der Kommunikation Cat1

Intelligentes Strommeter- und Modulversammlungsdreiphasigdiagramm der Kommunikation Cat1
